Первый взгляд: сетевые стабилизаторы Defender AVR Real Premium 600 1000 VA
В типичном стабилизаторе сетевого питания немедленно за выключателем установлен плавкий предохранитель, разрывающий электрическую цепочка при коротком замыкании. Дальше установлен варистор, его проблема - оберегать включенный в сеть аппарат от импульсных выбросов (кратковременного, но значительного повышения напряжения). Варистор устроен так, что с ростом сетевого напряжения его сопротивление грубо падает, и, будучи включен между фазой и нулем, он пропускает всю помеху сквозь себя. Позже установлен LC-фильтр, состоящий из нескольких конденсаторов и дросселя. Их параметры подобраны так, чтобы беспрепятственно впускать разрешенное сетевое напряжение, и сглаживать высокочастотные помехи.
Новые сетевые стабилизаторы Defender в первую очередность отличаются между собой нагрузочной способностью. На данный миг в линейке представлены четыре модели: AVR Real 600 VA, AVR Real 1000 VA, AVR Premium 600 VA и AVR Premium 1000 VA. Индекс 600 присвоен моделям с мощностью 250 Вт, а "тысяча" стала отличительной маркировкой выходной мощности в 500 Вт. Возможно, кому-то эта цифра и покажется маленькой (по современным меркам), но на практике сходный отбор растолковать просто: многие малогабаритные электронные устройства (DVD-проигрыватели, музыкальные центры, колонки и т.п.) потребляют из сети сравнительно невеликий ток.
Необходимо ещё напомнить, что качественные блоки питания компьютеров часто сохраняют работоспособность в широком интервале питающего напряжения, при этом на входе в них установлены собственные фильтры супротив импульсных и высокочастотных помех. Для устройств менее высокого класса обстановка иная (см. ниже), но и тут сетевой фильтр справляется с главной задачей - устранить возможные сбои в работе.
Максимальная рассеиваемая энергия помех для всех четырех устройств составляет 320 джоулей (при минимально рекомендуемом для защиты пороге в 200 Дж). Диапазон входных напряжений варьируется от 150 до 280 вольт, а выходного (стабилизированного) - от 198 до 242 вольт. Напомним, что стандарт допускает десятипроцентное отклонение от нормы в 220 вольт, и характеристики выходного напряжения позволительно более того наречь эталонными.

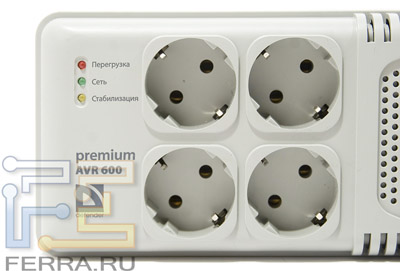

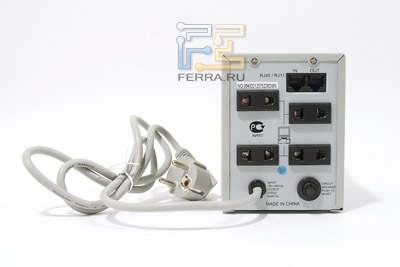

Следующее различие между устройствами в представленной линейке - конструктивное претворение в жизнь корпуса (для изделий Real он пластиковый, для Premium - металлический). Префикс в названии указывает и на наличие/отсутствия дополнительного фильтра для сетевого или телефонного подключения. Число розеток в моделях совпадает - четыре штуки в каждой, но в моделях Premium есть заземляющий контакт, а Real такового не получил. Длина питающего шнура этих фильтров кроме того одинакова - 1 метр.
Вернемся к теории, и вспомним о третьем по "популярности" типе помех - продолжительном падении или повышении напряжения относительно номинала. Самый-самый распространенный способ борьбы с ним - установка источника бесперебойного питания, переводящего устройства на питание от аккумулятора. В компании Defender пошли другим путем, и установили в сетевые стабилизаторы трансформатор, соединенный с управляющей платой.
Распаянный на ней операционный усилитель, в зависимости от входного напряжения, для выдачи на питание приемлемого вольтажа коммутирует обмотки с помощью обычных реле. Превосходство этого простого решения в том, что при длительном падении напряжения не приходится рассчитывать на емкость аккумулятора, а, следовательно, сетевой фильтр больше подходит для работы в сетях с нестабильной нагрузкой.

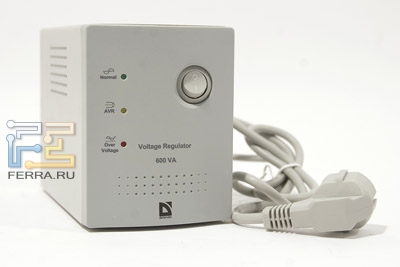

Внешний обличье сетевых стабилизаторов также прост и лаконичен - на лицевой панели присутствуют всего три индикатора (зеленый-желтый-красный), показывающих сообразно подключение к сети электропитания, активность стабилизатора, и повышении входного напряжения выше допустимого предела.
В ходе предварительного тестирования основным объектом нагрузки выступил ПК с низкокачественным блоком питания. Причина, по которой он выбран, очевидна: производители дешевых БП зачастую экономят на входных фильтрующих компонентах, и системный блок может "выгореть" от малейшего всплеска сетевого напряжения, прихватив "в мир иной" вкупе с блоком питания и остальные, куда более дорогостоящие комплектующие.
Испытуемые удачно справлялись с задачей, сглаживая входное натуга в диапазоне от 175 до 250 вольт. При скачках входного напряжения более чем на 50 вольт, а также при повышении его свыше 260 вольт, на сетевом фильтре загорался индикатор перезагрузки, и все подключенные устройства на немного секунд обесточивались.
Исходя из результатов, мы можем сказать, что новая линейка сетевых стабилизаторов Defender придется к месту там, где усилие в сети на длительное период повышается или проседает ниже допустимых пределов - то есть, как уже упоминалось в начале заметки, чуть ли не в каждом доме.
