Внешняя звуковая карта Infrasonic Windy6.
Комплектация, дизайн.

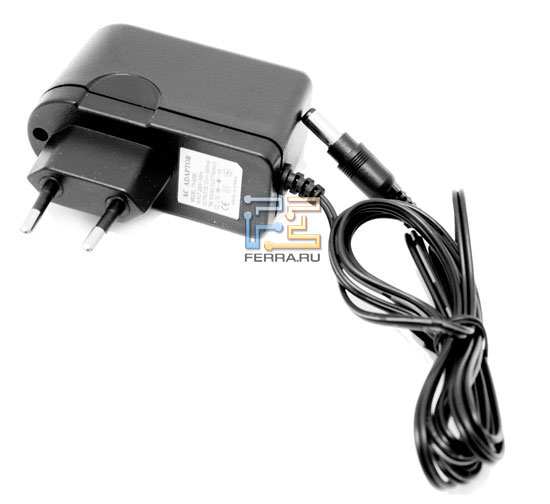

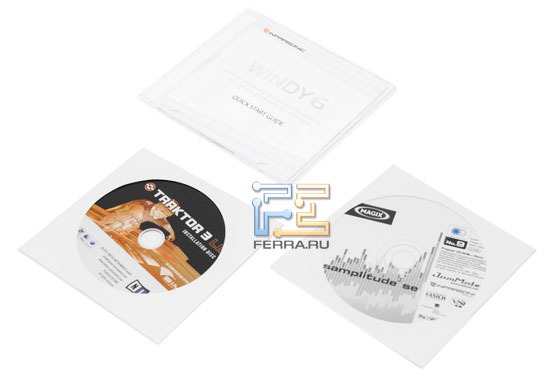

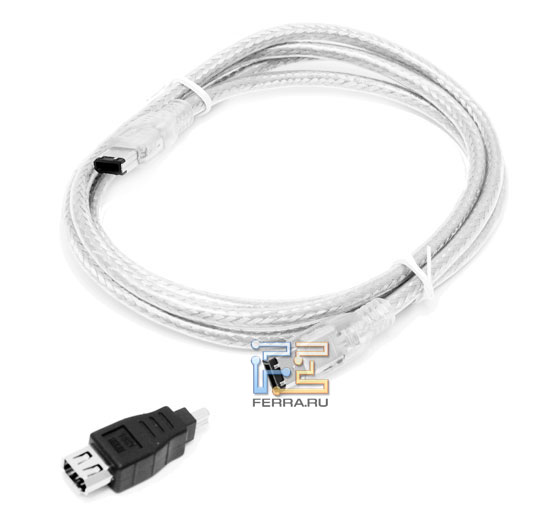

Комплект поставки недвусмысленно указывает, что карта предназначена в первую очередность для мобильной работы, DJ-выступлений и домашнего музицирования. Присутствие блока питания позволяет действовать с ноутбуками с их слаботочным 6-пиновым Firewire питанием, а длина Firewire шнура (менее метра) предполагает компактность системы. На DJ-ориентированность устройства указывает и комплектное ПО: Samplitude SE No 9 и Traktor 3 LE, а ещё демо-версии плагинов Massive, FM8 и Absynth 4 от Native Instruments.
Основные характеристики внешней звуковой карты Infrasonic Windy6:
- АЦП/ЦАП с возможностью оцифровки до до 24-bit/192kHz и динамическим диапазоном 113/115 dbA соответственно;
- 6 входов-выходов (4 аналоговых + 2 цифровых);
- 2 микрофонных предусилителя на комбо-разъёмах (NEUTRIK® XLR/TRS, 2 1/4" TRS jack) и с фантомным питанием (+48V);
- серво-балансные выходы;
- канал insert для 1-2 входов;
- коаксиальный вход/выход S/PDIF;
- 16-канальный MIDI-порт;
- Предусилители для наушников класса AB;
- Регулировка баланса между выходами 1/2 и 3/4;
- возможность подключения к нескольким устройствам (благодаря наличию двух Firewire портов);
- поддержка ASIO2, WDM, DirectSound, Core audio/Core MIDI.
- Подробные ТТХ Infrasonic Windy6 вынесены на отдельную страницу.

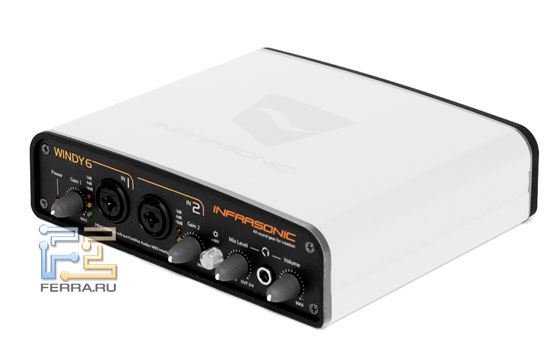

Устройство выглядит сильно легким и «воздушным» благодаря своему дизайну, но и по сути дела весит негусто - всего 2 кг. Номинально Windy6 имеет полурэковые габариты, при всем при том крепления для стойки отсутствуют (предполагается настольное использование).

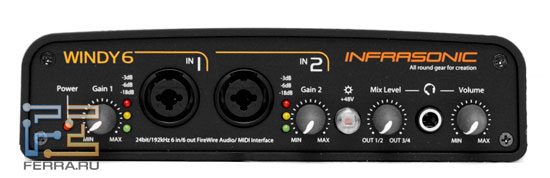

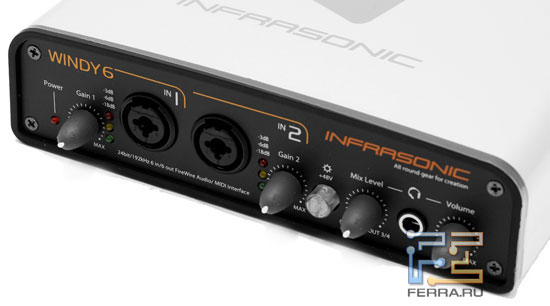

На передней панели расположены входы на 1 и 2 каналы карты (на комбо-разъемах), ручки управления чувствительностью для каждого из них и прозрачная кнопка-индикатор для включения фантомного питания (опять же, для первых двух каналов).
Также рядом расположен выход на наушники с двумя ручками управления - если с ручкой громкости всё ясно, то о ручке Mix Level подробнее чуток ниже.

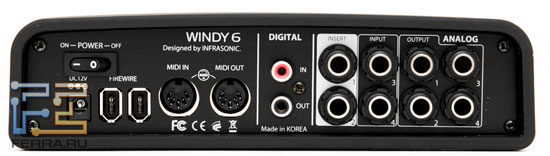

На задней панели находятся инсерт-входы для 1-2 каналов, балансные аналоговые входы 3-4, аналоговые выходы 1-4 (т.н. серво-балансные джеки)а кроме того цифровой вход-выход по S/PDIF (5-6 каналы карты). Там же - MIDI In и MIDIMusic Instrument Device Interface - стандарт на язык и аппаратуру представления звуков различных инструментов. Команды MIDI сообщают аппаратуре, у какого инструмента, на какой октаве и какая нота должна звучать. Поэтому запись мелодии в MIDI командах очень компактна. Существует много разновидностей этого стандарта - General MIDI, Roland MT-20 и т.д. Out, два 6-пиновых Firewire контакта и вход для адаптера с кнопкой включения устройства.
Заострим внимательность на аналоговых выходах карты, т.к. серво-балансное подключение встречается не крайне часто. Центровой его толк в том, что пользователю не приходится дополнительно смекать с коммутацией.
Серво-балансный выход автоматически определяет, какого типа (балансный или небалансный) джек с ним скоммутирован и подаёт соответствующее выходное напряжение. Различие между этими двумя типами джеков содержится в распайке (наличие у балансного джека т.н. "кольца"), и, в ситуации, когда к балансному выходу подключается небалансный шнур, порядок сигнала понижается (как раз за счёт несовпадения распаек). Таким образом, если при балансных выходах требуется присматривать за жестко специфичной распайкой шнуров, то при серво-балансных на это на практике не приходится отвлекаться.
Коммутация, управление, использование.

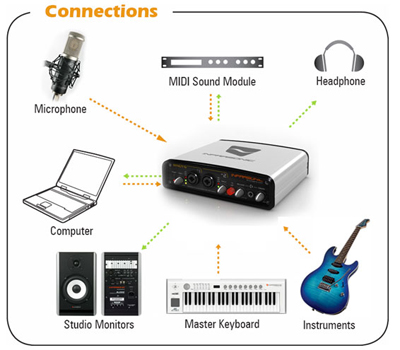

Подключение организовано весьма подходяще и интуитивно ясно пользователю. В то же время к Windy6 не возбраняется подключить до 4 аналоговых внешних источников звука (микрофоны, инструменты, MD-проигрыватель и т.п.), 2 цифровых, обработку на 1-2 каналы (подключается к insert-каналам при помощи Y-кабеля), MIDI-устройства, наушники, контрольную акустику и тп. Также есть вероятность одновременной работы до 3 Windy6, при этом карты подключаются последовательно (первая к компьютеру, вторая к первой, третья ко второй).
Установка не займёт немало времени и не должна начать никаких проблем. Все необходимые драйвера есть на прилагаемых к Windy6 дисках, а с официального сайта Infrasonic нетрудно разрешено скачать самые свежие версии.
Внешнее управление карты сводится к ручкам чувствительности и кнопке включения фантомного питания для 1-2 каналов, а также контролю наушников. Обыкновенно сигнал, посылаемый на наушники, выбирается на аппаратном уровне; в случае с Windy6 на наушники посылаются и 1-2 и 3-4 стереомиксы, отбор между которыми осуществляется ручкой Mix level. В крайних левом и правом положении на наушники идёт 1-2 и 3-4 стереомикс соответственно, в среднем положении сигналы микшируются 50 на 50.

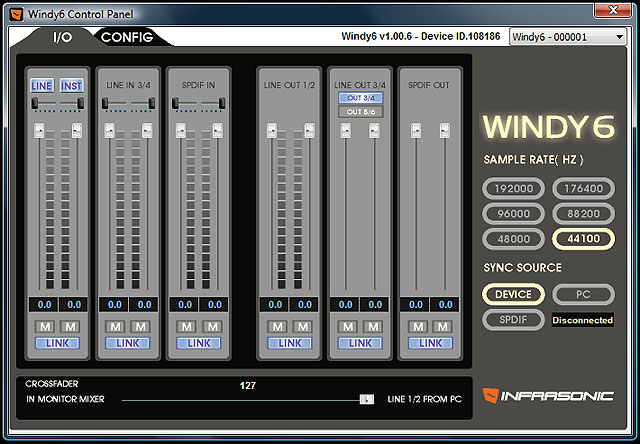

Ключевой ингредиент управления картой - Control panel. Во вкладке I/O имеется стандартный цифровой микшер, в котором, кроме стандартных ползунков для регулировки громкости каждого канала и соответствующих индикаторов уровня, есть немного специфичных моментов.
Так, на первых двух каналах подача дополнительного напряжения для линейного сигнала на входе осуществляется аппаратно - при помощи опции Line/Inst (Inst - как для инструментального, так и для микрофонного сигналов).
Также есть функция мониторинга выходного сигнала S/PDIF (для чего просто нужен прибавочный конвертер) - на стереоканале 3-4 позволительно предпочесть между мониторингом этого канала (OUT3/4) и канала S/PDIF(OUT 5/6), при этом уровень собственно выходного сигнала по S/PDIF регулируется рядом, на канале S/PDIF OUT.

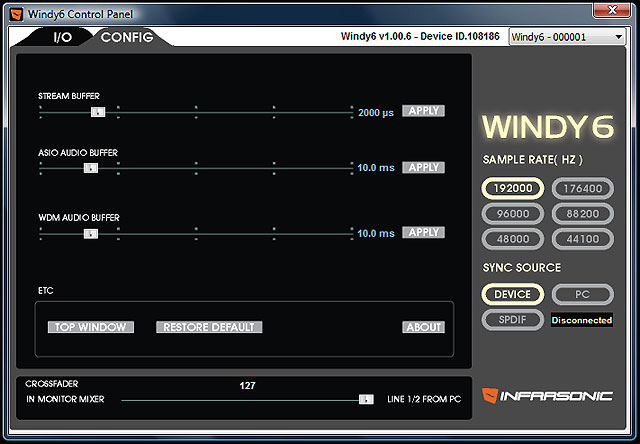

Основное предназначение вкладки CONFIG - регулировка размеров буфера (и, соответственно, величины задержки). Также там находятся опции восстановления исходных настроек и функция "поверх всех окон".
Обшими для двух вкладок являются отделы Control Panel, позволяющие остановить свой выбор частоту оцифровки и источник синхронизации. Горизонтальный ползунок внизу (Crossfader) позволяет регулировать баланс между входными и выходными сигналами, что на практике оказывается шибко полезным. В крайнем левом положении мониторятся все входные сигналы (и аналог и цифра), которые суммируются и отправляются на 1-2 выход карты, в крайнем правом положении слышен только программный выход. Баланс 50 на 50 разрешается выбрать двойным щелчком (дополнительный «плюс» к удобству использования).
Функциональные возможности карты позволяют находить решение достаточно просторный круг творческих задач. Объединяющее их качество - служба "вживую". За счёт возможности гибко изменять баланс в наушниках между 1-2 и 3-4 стереовыходами карта определённо будет удобна для ди-джеев. Дальше сигналы стереовыходов могут суммироваться, но при этом в наушниках можно контролировать всякий из них, не влияя на крайний микс.
Еще вариант - работа "под клик" на концертах. Например, вам необходимо с ноутбука на концерте запускать музыкантам на сцену метроном, а на главный микшер - синхронизированные с этим темпом партии (которые по каким-то причинам нельзя сделать вживую). С 1-2 стереоканалов карты на внешний микшер направляется стереомикс (скажем, из програмнного секвенсера), а с 3-4 каналов (также на ключевой микшер, либо на распределитель на наушники) отдельный микс -для музыкантов с чётко звучащим метрономом.
Ключевой миг тут - стабильность синхронизации, и с этой стороны карта проявила себя хорошо: во миг тестирования работа шла стабильно, без щелчков, "вылетов" и т.п.

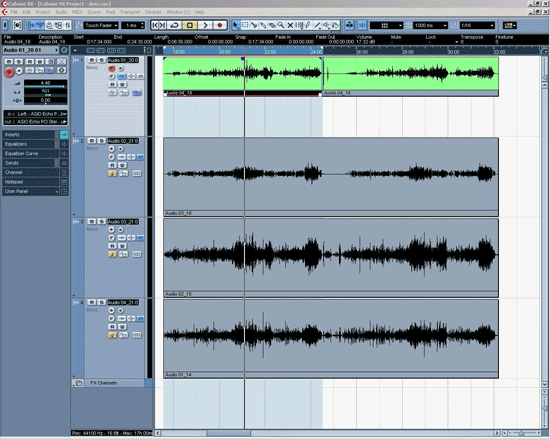

Разумеется, эта карта подойдёт и для немудрёный домашней студии. Невысокая стоимость Windy6 навела нас на дума о тесте в соответствующих «низкобюджетных» условиях. В качестве "подопытного" выступил фолк-рок коллектив «Действующие лица», домашняя репетиция которого и была записана. Все исполнители (два голоса/гитары, бас, скрипка) снимались стереопарой микрофонов, также был повешен добавочный AKG 112 на басовый комбик (также очень недорогой) и Shure SM 58 на первостепенный голос. Всё это коммутировалось с Windy6, подключенной к ноутбуку.
В пользу мобильности и удобства карты говорит то, что вся организация была собрана, подключена и установлена за считанные минуты прямо перед сессией записи, и вовсе не замедлила процесс. Отрывки из полученных треков можно прослушать ниже.
Песня1:
Песня2:
Песня3:
Заключение.
Знакомство с неизвестной нам в прошлом компанией оказалось очень удачным - Windy6 показала себя как стабильный рабочий инструмент, не уступающий именитым аналогам. Свойство конвертеров и предусиления для цены устройства более, чем адекватное и, в сочетании с удобным интерфейсом, оставляет о себе приятное впечатление. Если вы не хотите переплачивать за брэнд, и подбираете внешнюю звуковую карту для мобильной работы, обратите чуткость на Infrasonic Windy6.
По материалам: http://ferra.ru/online/multimedia/95096/
Опубликовано: 26 января 2010
